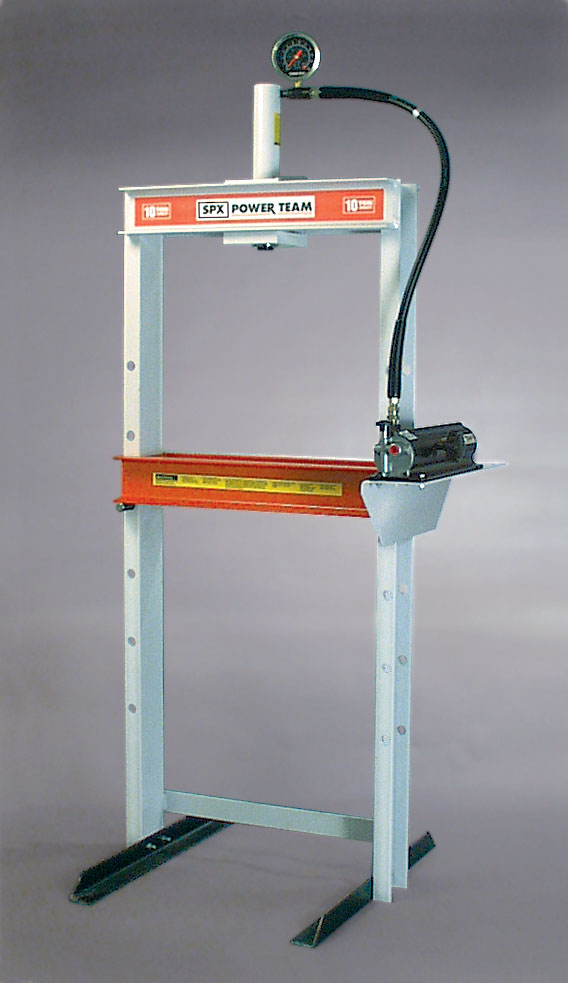

经济型压床特点：
- 在经济型型号中，行程长度不超过159 mm。
- 利用绞车，床身高度易于调节并在手柄松掉时床身不会下落。
- 能使油缸快进的动力源的选择:双速液压手动泵，电动液压泵或气动液压泵。
经济型压床特点：
| 订货号 |
负载能力
(吨) |
适用油缸
类型 |
行程
(mm) |
油缸
订货号 |
速度(mm/min.)† † † |
液压泵
类型 |
控制阀
类型 |
液压泵
订货号† |
重量
(kg) |
| 进油 |
压力工作 |
| SPA256 |
25 |
单作用 |
158,8 |
C256C |
248,9 |
30,5 |
气动 |
2通 脚踏 |
PA6 |
262,2 |
| SPM256 |
25 |
单作用 |
158,8 |
C256C |
12,5
mm/行程 |
0,8 mm/行程 |
手动 |
卸压阀 |
P59 |
269,9 |
| SPE256 |
25 |
单作用 |
158,8 |
C256C |
1183,6 |
83,8 |
电动 |
2通†† |
PE172 |
276,3 |
† 电磁阀带12V遥控手动开关。
†† 泵停止时可保压，也具有自动卸压设置。装有3.1m马达遥控器。
††† 典型的性能基于7 bar和700 bar泵的规格，精确的速度视操作的情况不同而不同。
‡ 压床标准配置泵。其它Power Team泵也可替代。空载及700 bar时噪音：PE172-67/81dBA;距泵0.9m周围测定。 |
液压泵的电动马达数据：
PE17 系列 - 1/2HP, 115V, 60Hz, 单相。如需230V, 50Hz, 在订货号后面加后缀"-220"。
PE21 系列- 2HP, 230V, 60Hz, 单相。也提供115V, 60Hz和230V, 50Hz。如需230V, 50Hz, 订货号后加"-220"后缀。至于115V的规格，请询制造厂商。
|
A
(mm)
|
B
(mm) |
C
(mm) |
D *
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
H
(mm) |
J
(mm) |
K
(mm) |
L
(mm) |
M
(mm) |
占地面积
(mm) |
| 1727,2 |
1092,2 |
711,2 |
76,2-736,6 |
174,6-1101,7 |
114,3 |
812,8 |
139,7 |
165,1 |
177,8 |
63,5 |
203,2 |
1092,2 x 711,2 |
| * 头部可横向移动。 |
|
