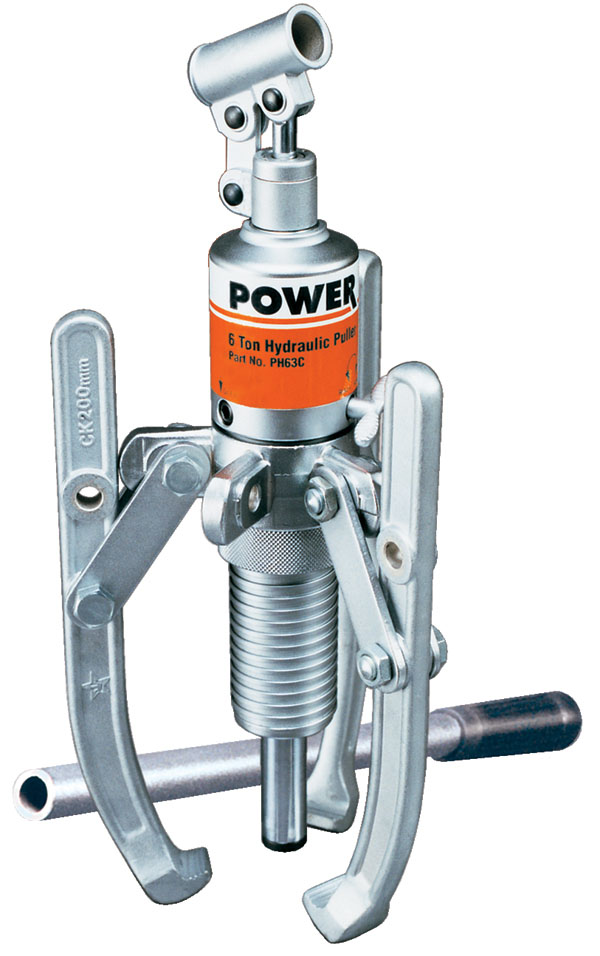

液压拔轮器
- 可方便快速地拆卸齿轮，轴承，及其他压紧配合的零件。
- 宽拉力范围:5，10，171/2,30及50吨。
- 5吨及10吨拔轮器包括:单作用弹簧复位液压油缸，油管，接头，手动泵，拔轮器。
- 171/2, 30及50 吨拔轮器包括:双体组合型单作用弹簧复位液压油缸，油管，接头，手动泵，拔轮器。
- 油缸，手动泵可单独使用，扩大了使用范围。
统一标准: GGG-P-00781-D
注意: 当空间足够时，请尽量使用3爪液压拔轮器以保证拔轮器的稳定性及更大、更均匀的拉力。
5吨拉力, 2/3爪拔轮器:
| 订货号 |
负载能力
(吨) |
规格描述 |
重量
(kg) |
| 1057 |
5 |
仅2/3爪拔轮器。 |
3.5 |
| 套装内容: |
| PH53C |
5 |
组合2爪/3爪拔轮器，包括1057 5吨拔轮器、RPS55液压组(C55C 油缸、P12 700 bar手动泵、接头及1.8 m油管)，309874推杆。 |
9.1 |
| PH53CR |
5 |
组合2爪/3爪拔轮器，包括1057 5吨拔轮器，C55C 油缸，309874推杆。 |
5.4 |
5吨拉马的可供部件:
| 订货号 |
规格描述 |
重量(kg) |
| 309874 |
15.9mm 直径推杆。(在PH53C及PH53CR 液压拔轮器组合中已包括) |
1.4 |
| 309875 |
22.2mm直径推杆。 |
0.4 |
| 47997 |
2爪/3爪横梁。(可用来将型号1038 7吨机械拔轮器转变为5吨液压拔轮器) |
1.0 |
10吨拉力, 2/3爪拔轮器:
| 订货号 |
负载能力
(吨) |
规格描述 |
重量(kg) |
| 1060 |
10 |
仅含组合2爪/3爪拔轮器，10吨拉力。(不包含油缸及泵，油管，接头及202179转接头) |
7.7 |
| 套装内容: |
| PH103C |
10 |
组合2爪/3爪拔轮器，10吨拉力。包括1060 10吨拔轮器、RPS1010油缸及液压泵组件。 |
23.6 |
| PH103CR |
10 |
组合2爪/3爪拔轮器，10吨拉力。包括1060 10吨拔轮器、202179 螺纹转接头，34602 推杆，C1010C 油缸。(不含液压泵及油管) |
14.5 |
| 注意：此拔轮器可与任何10吨具有21/4"–14颈部螺纹的油缸配合使用。 |
17.5吨拉力, 2爪拔轮器:
| 订货号 |
负载能力
(吨) |
规格描述 |
重量(kg) |
| 1064 |
17.5 |
仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) |
10.0 |
| 套装内容: |
| PH172 |
17.5 |
2-爪拔轮器带RT172中空双体油缸及接头，P55液压泵。1.8m油管及接头，1"–8x508mm长调节螺钉及调节曲柄。 |
27.7 |
17.5吨拉力, 3爪拔轮器:
| 订货号 |
负载能力
(吨) |
规格描述 |
重量(kg) |
| 1066 |
17.5 |
仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) |
16.3 |
| 套装内容: |
| PH173 |
17.5 |
3爪拔轮器带RT172中空双体油缸及接头，P55液压泵，1.8m油管及接头，1"–8x508mm长调节螺钉及调节曲柄。 |
34.0 |
| PH173R |
17.5 |
3爪拔轮器带RT172中空双体油缸，调节螺钉及调节曲柄。 |
25.4 |
30吨拉力, 3爪拔轮器:
| 订货号 |
负载能力
(吨) |
规格描述 |
重量(kg) |
| 1074 |
30 |
仅拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) |
40.8 |
| 套装内容: |
| PH303 |
30 |
3爪拔轮器带RT302中空双体油缸及接头，P55液压泵，1.8m油管及接头，11/4"–7x610mm调节螺钉及调节曲柄。 |
67.6 |
| PH303R |
30 |
3爪拔轮器带RT302中空双体油缸，调节螺钉及调节曲柄。 |
59.0 |
50吨拉力, 3爪拔轮器:
| 订货号 |
负载能力
(吨) |
规格描述 |
重量(kg) |
| 1080 |
50 |
仅3爪拔轮器。(不含油缸，泵，油管，接头，调节螺钉及调节曲柄) |
86.6 |
| 套装内容: |
| PH503 |
50 |
3爪拔轮器带RT503中空双体油缸及接头，P55液压泵，1.8 m油管及接头，15/8"–51/2x772mm长调节螺钉及调节曲柄。 |
129.7 |
仅拔轮器部分:
| 订货号 |
油缸吨位
(吨) |
爪 |
伸距(mm) |
开距(mm) |
爪厚度(mm) |
爪宽度(mm) |
重量(kg) |
| 1057 |
5 |
2/3 |
222,3 |
292,1 |
8,7 |
25,0 |
3,5 |
| 1060 |
10 |
2/3 |
381,0 |
431,8 |
14,3 |
25,0 |
7,7 |
| 1064 |
17 ½ |
2 |
292,1 |
406,4 |
20,6 |
32,5 |
10,0 |
| 1066 |
17 ½ |
3 |
292,1 |
508,0 |
20,6 |
32,5 |
16,3 |
| 1074 |
30 |
3 |
493,8 |
863,6 |
28,6 |
41,3 |
40,8 |
| 1080 |
50 |
3 |
701,7 |
1117,6 |
35,7 |
47,6 |
86,6 |
|
