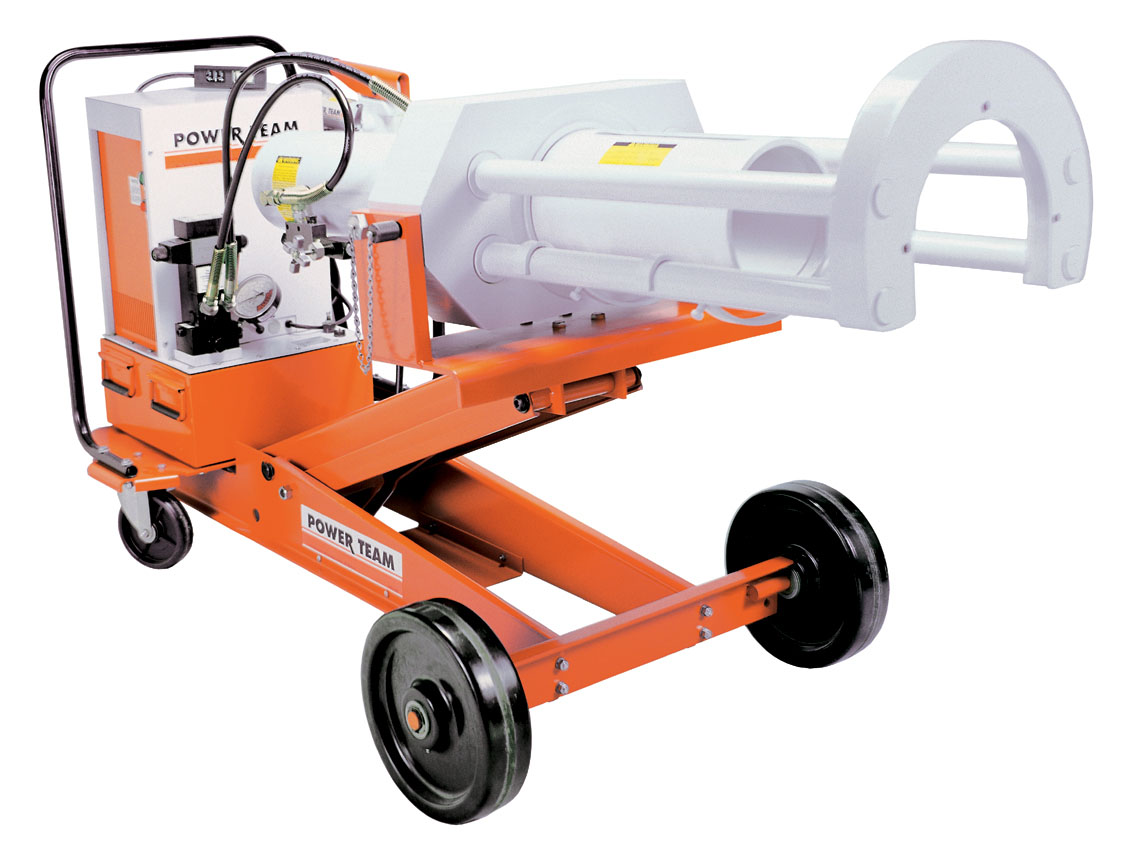

Enforcer 55 系列产品特点
- 车载拔轮器配有液压升降系统，可方便精确地定位拔轮器。
- 独特的双泵配置，低压泵操纵油缸进行爪定位，张开及抓紧工件。高压泵可在拉爪不张开情况下操作油缸顶升或回退动作。
- 液压操纵拉爪。油缸的伸出、缩进使拉爪安全、可靠地张开或抓紧。
- 可将拔轮器装为2爪或3爪形式。
- 可选159 mm或337 mm行程油缸。
- 自对中系统:使油缸在工作中自动对中;拉爪将自动均匀地抓紧工件。
- 超级Grip-0-Matic拉爪系统，意味着拉力越大，则夹紧力越大。无需另加链条来避免拉爪滑出或弹出工件。
- 拉爪保护罩-保护操作者。
- 小车上的万向转轮便于移动。
- 大轮使小车移动方便。
- 拔轮器在小车上可向左或向右旋转90度安装，以便用于紧凑空间。
ENFORCER 55 系列产品
| 订货号 |
最小开距
(mm) |
最小开距时
伸距
(mm) |
最大开距
(mm) |
最大开距时
伸距
(mm) |
总长度*
(mm) |
油缸
行程
(mm) |
动力源要求 |
重量
(kg) |
| PH553C |
101.6 |
558.8 |
1,219.2 |
355.6 |
2,286.0 |
158.8 |
115V, 60Hz, 25 Amp |
339.7 |
| PH553C13 |
101.6 |
381.0 |
1,219.2 |
177.8 |
2,286.0 |
336.6 |
115V, 60Hz, 25 Amp |
352.0 |
| PH553CL13 |
63.5 |
650.9 |
1,149.4 |
558.8 |
2,590.8 |
336.6 |
115V, 60Hz, 25 Amp |
379.2 |
| PH553C |
101.6 |
558.8 |
1,219.2 |
355.6 |
2,286.0 |
158.8 |
230V, 50/60Hz, 15 Amp |
339.7 |
| PH553C13-230 |
101.6 |
381.0 |
1,219.2 |
177.8 |
2,286.0 |
336.6 |
230V, 50/60Hz, 15 Amp |
352.0 |
| PH553C13-230 |
63.5 |
828.7 |
1,149.4 |
736.6 |
2,590.8 |
158.8 |
230V, 50/60Hz, 15 Amp |
367.0 |
| PH553CL13-230 |
63.5 |
650.9 |
1,149.4 |
558.8 |
2,590.8 |
336.6 |
230V, 50/60Hz, 15 Amp |
379.2 |
| PH553C-E220 |
101.6 |
558.8 |
1,219.2 |
355.6 |
2,286.0 |
158.8 |
230V, 50 Hz, 15 Amp. |
339.7 |
| PH553C13-E220 |
101.6 |
381.0 |
1,219.2 |
177.8 |
2,286.0 |
336.6 |
230V, 50 Hz, 15 Amp. |
352.0 |
| PH553CL-E220 |
63.5 |
828.7 |
1,149.4 |
736.6 |
2,590.8 |
158.8 |
230V, 50 Hz, 15 Amp. |
367.0 |
| PH553CL13-E220 |
63.5 |
650.9 |
1,149.4 |
558.8 |
2,590.8 |
336.6 |
230V, 50 Hz, 15 Amp. |
379.2 |
注意: 小车和拔轮器 (小车宽度为812,8mm)
转换套件 (将PH553C转换成PH553CL)
| 订货号 |
规格描述 |
重量
(kg) |
| 251468 |
该套件可将PH553C系列转换为pH5532CL系列，拉爪长度305mm，套件包括3个拉爪和6个保护带。 |
113.4 |
顶头附件
| 订货号 |
A
(mm) |
B
(mm) |
数量* |
| 251002 |
69,9 |
69,9 |
1 |
| 350593† |
69,9 |
152,4 |
2 |
| 350594 |
69,9 |
76,2 |
1 |
| 350637 |
69,9 |
254,0 |
1 |
* 随车载拔轮器提供顶头的数量。
† 对于336,6 mm行程的车载拔轮器仅适配1个。 |
| 拔轮器顶头规格尺寸 |
| A (mm) |
B (mm) |
C (mm) |
| 22,2 |
31,8 |
47,6 |
|
