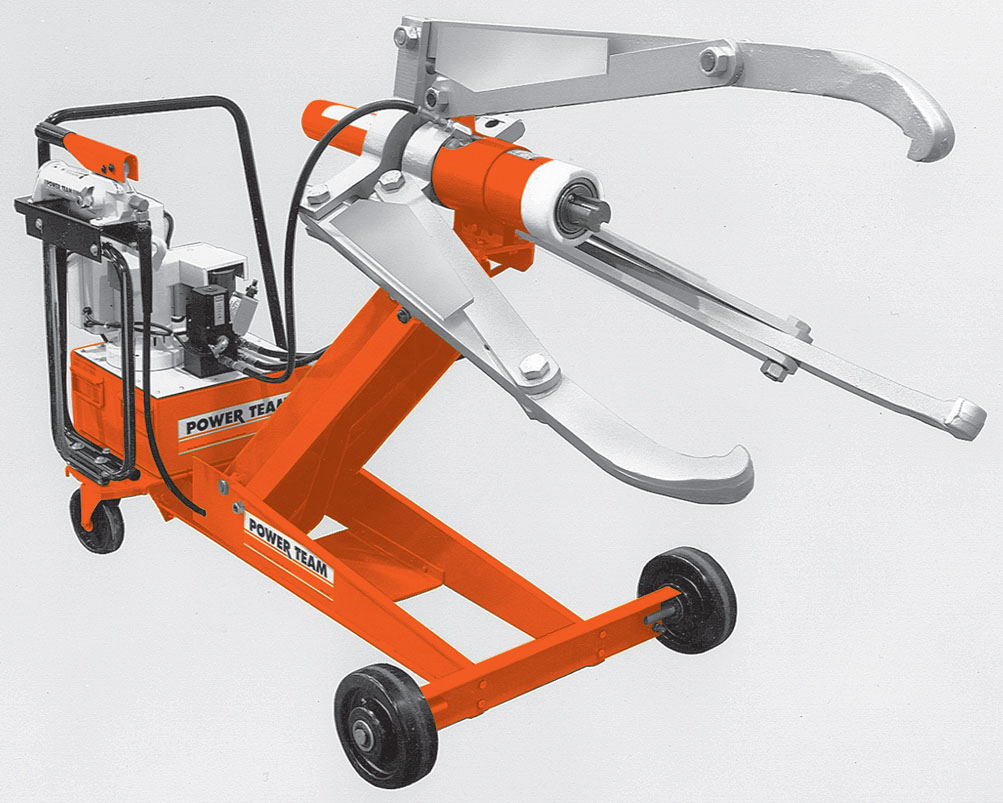

Enforcer 100 系列产品特点：
- 可调爪头上使拉爪总是以平面与工件接触，保持链使爪头定位。
- Grip-O-Matic® 特性使拉力越大则夹紧力越大。
- 100吨单作用液压油缸，具有弹簧复位特性，最大工作压力为700 bar。
- 拔轮器吊环可使拔轮器吊起在工件中心离开地面距离超过914mm时仍可工作。
- 调节手柄可使拔轮器在垂直方向上下移动。
- 弹簧加载系统可承受100吨不均匀载荷。
- 液压泵是一个双速，高压并带有7.6米遥控线的电动泵。
- 拔轮器可灵活移动。
- 顶杆顶头有105mm及63.5mm。
ENFORCER 100系列产品
| 订货号 |
规格描述 |
重量 (kg) |
| PH1002 |
100吨, 2爪拔轮器. 包括: 2爪Grip-O-Matic® 自夹紧拔轮器，PE552S双速电动/液压驱动单元, C10010C 100吨260mm行程油缸，带6只顶头。 |
404 |
| PH1002J |
同PH1002-E220，但无液压驱动单元。 |
375 |
| PE552S* |
仅液压泵。0.84 KW, 220V, 50Hz, 单相, 最大载荷时电流13安培，也可提供115V， 50/60Hz型号。 |
|
| 注意: 对115V, 50/60Hz 型号，订购号为 PH1002。 |
| 订货号 |
垂直高度
调整范围
(mm) |
总长度
(mm) |
最大工件
厚度
(mm) |
轮子直径
(mm) |
动力源要求 |
| PH1002-E220 |
304.8-914.4 |
2,387.6 |
304.8 |
203.2 |
220V, 50Hz, 13Amp |
| PH1002J |
304.8-914.4 |
2,387.6 |
304.8 |
203.2 |
— |
| 订货号 |
最小开距
A
(mm) |
最小开距时
的伸距
B
(mm) |
最大开距
C
(mm) |
最大开距时
的伸距
D
(mm) |
拉爪端部尺寸 |
油缸高度
H
(mm) |
E
(mm) |
F
(mm) |
G
(mm) |
| PH1002 |
381.0 |
1,066.8 |
1,219.2 |
863.6 |
25.4 |
57.2 |
127.0 |
260.4 |
| PH1002J |
381.0 |
1,066.8 |
1,219.2 |
863.6 |
25.4 |
57.2 |
127.0 |
260.4 |
油缸顶头
| 订货号 |
顶头类型 |
拔轮器包含的
顶头数量 |
J
(mm) |
K
(mm) |
L
(mm) |
M
(mm) |
N
(mm) |
| 44745 |
顶杆 |
1 |
104.8 |
— |
342.9 |
63.4 |
— |
| 44766 |
加长杆 |
4 |
104.8 |
— |
— |
— |
203.2 |
| 303045 |
顶杆 |
1 |
104.8 |
88.9 |
— |
— |
— |
|
