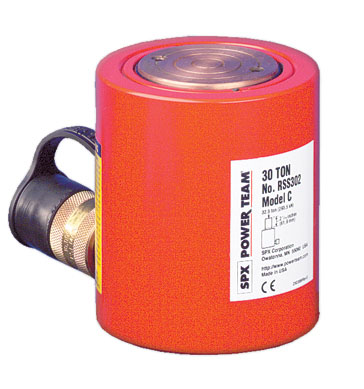

大吨位、低循环、重力复位。
- 溢流口防止活塞在负载下过分伸出。
- 经过热处理的合金钢活塞和缸体增加其可靠性和强度。
- 电镀活塞杆增加了防腐性能使支撑面具有更加优异的质量。
| 订货号 |
负载能力
(吨) |
行程
(mm) |
油量
(cm3)
|
油缸
内径
(mm) |
油缸
有效面积
(cm2) |
700 bar
时的负载
(吨)
|
重量
(kg) |
| RC7402C |
740 |
50,8 |
4811 |
350,5 |
9619 |
673,0 |
300,1 |
| RC7406C |
740 |
152,4 |
14432 |
350,5 |
9619 |
673,0 |
416,3 |
| RC74010C |
740 |
254,0 |
24053 |
350,5 |
9619 |
673,0 |
530,3 |
| |
| RC9652C |
965 |
50,8 |
6280 |
398,8 |
12568 |
879,8 |
423,6 |
| RC9656C |
962 |
152,4 |
18848 |
398,8 |
12568 |
879,8 |
577,5 |
| RC96510C |
962 |
254,0 |
31401 |
398,8 |
12568 |
879,8 |
725,5 |
| |
| RC12202C |
1220 |
50,8 |
7949 |
449,6 |
15903 |
1112,9 |
766,8 |
| RC12202C |
1220 |
152,4 |
23856 |
449,6 |
15903 |
1112,9 |
960,7 |
| RC122010C |
1220 |
254,0 |
40184 |
449,6 |
15903 |
1112,9 |
1148,2 |

| |
A |
B |
C |
F |
H |
K |
| 订货号 |
活塞缩回后
总高度
(mm) |
活塞伸出后
总高度
(mm) |
外圆直径
(mm) |
底面至
油口距离
(mm) |
活塞杆
直径
(mm) |
活塞
突出长度
(mm) |
| RC7402C |
264,2 |
315,0 |
429,3 |
66,0 |
350,5 |
10,2 |
| RC7406C |
365,8 |
515,6 |
429,3 |
66,0 |
350,5 |
10,2 |
| RC74010C |
464,8 |
713,7 |
429,3 |
66,0 |
350,5 |
10,2 |
| |
| RC9652C |
289,6 |
340,4 |
490,2 |
71,1 |
398,8 |
10,2 |
| RC9656C |
391,2 |
541,0 |
490,2 |
71,1 |
398,8 |
10,2 |
| RC96510C |
490,2 |
739,1 |
490,2 |
71,1 |
398,8 |
10,2 |
| |
| RC12202C |
414,0 |
459,7 |
551,2 |
78,7 |
449,6 |
10,2 |
| RC12202C |
513,1 |
662,9 |
551,2 |
78,7 |
449,6 |
10,2 |
| RC122010C |
619,8 |
868,7 |
551,2 |
78,7 |
449,6 |
10,2 |
|
