适用于拉拔与紧固。
- 可互换的活塞端部附件使其运用更加灵活。
- 12, 20*, 30*, 50, 60 吨油缸均具有顶部螺纹。
- 油缸在最大行程处也能承受全载。
- 缸体壁经“Power Tech“表面处理，具有耐腐蚀能力。
- 除RH120外，所有的油缸都具有一个标准的3/8"NPT母接头(型号：9796)
- RHA306型油缸具有铝质缸体和活塞杆。
RH203 与 RHA306型油缸不具有顶部螺纹，详情参阅表格。
符合ASME B30.1 10,000 PSI标准
| 订货号 |
负载能力
(吨) |
行程
(mm) |
油量
(cm3) |
安装孔及
螺栓外圆
(mm) |
油缸
有效面积
(cm2) |
缸体
内部压力
(bar) |
700 bar
时的负载
(吨) |
重量
(kg) |
| RH102 |
10 |
63,5 |
91 |
1/4-20x60,3 |
14,3 |
624,25 |
10,0 |
4,1 |
| RH108 |
10 |
203,2 |
290 |
1/4-20x60,3 |
14,3 |
624,25 |
10,0 |
8,5 |
| |
| RH120** |
12 |
8,0 |
14 |
5/16-18x50,8 |
17,8 |
599,29 |
12,5 |
1,4 |
| RH121 |
12 |
41,3 |
74 |
/ |
17,8 |
599,29 |
12,5 |
3,0 |
| RH121T* |
12 |
41,3 |
74 |
5/16-18x50,8 |
17,8 |
599,29 |
12,5 |
3,0 |
| RH123 |
12 |
76,2 |
136 |
/ |
17,8 |
599,29 |
12,5 |
4,0 |
| |
| RH202 |
20 |
50,8 |
155 |
3/4-16x82,6 |
30,4 |
583,71 |
21,4 |
7,3 |
| RH203 |
20 |
76,2 |
193 |
3/4-16x82,6 |
25,3 |
702,30 |
17,8 |
9,1 |
| RH206 |
20 |
152,4 |
465 |
3/4-16x82,6 |
30,4 |
583,71 |
21,4 |
13,7 |
| |
| RH302 |
30 |
63,5 |
260 |
7/16-20x92,1 |
40,9 |
652,04 |
28,8 |
11,6 |
| RHA306‡ |
30 |
149,2 |
625 |
7/16-20x92,1 |
40,9 |
652,04 |
28,8 |
9,9 |
| RH306 |
30 |
152,4 |
625 |
/ |
40,9 |
652,04 |
28,8 |
17,7 |
| |

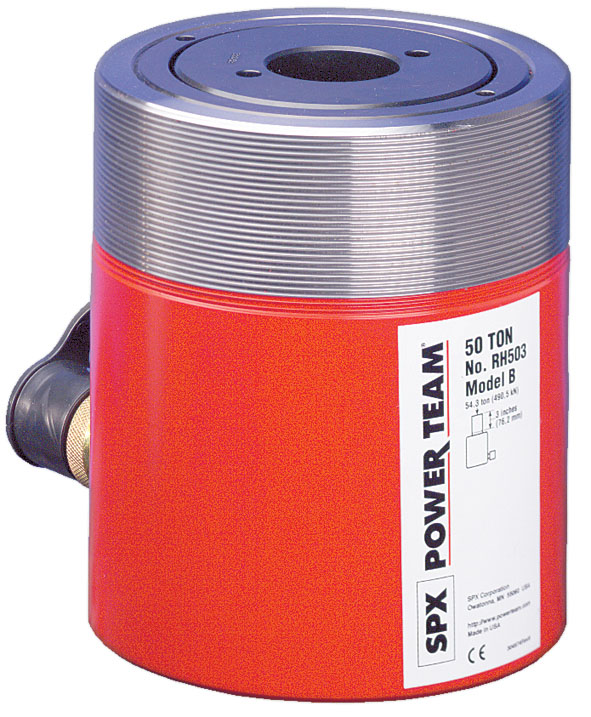

| RH503 |
50 |
76,2 |
534 |
1/2-18x120,7 |
70,0 |
634,87 |
49,3 |
21,2 |
| |
| RH603* |
60 |
76,2 |
607 |
1/8-13x130,2 |
79,4 |
672,24 |
55,9 |
27,2 |
| RH606* |
60 |
152,4 |
1211 |
1/8-13x130,2 |
79,4 |
672,24 |
55,9 |
35,4 |
| |
| RH1003* |
100 |
76,2 |
1014 |
/ |
133,0 |
668,79 |
93,5 |
52,2 |
* 配有携带手柄
** RH120和RH121T没有内嵌的螺纹孔螺纹，但是有一个3/4-16的内螺纹孔，RH120的进油口型式为1/4"NPTF。
‡ 铝质 |
| |
A |
B |
C |
D |
E |
F |
H |
N |
O |
| 订货号 |
活塞缩回后
总高度
(mm) |
活塞伸出后
总高度
(mm) |
外圆直径
(mm) |
颈部
螺纹尺寸
(in.) |
活塞颈部
螺纹长度
(mm) |
底面至
油口距离
(mm) |
活塞杆
直径
(mm) |
中空直径
(mm)
|
内嵌
螺纹孔
(in.) |
| RH102 |
135,0 |
198,4 |
76,2 |
/ |
/ |
25,4 |
52,4 |
19,5 |
1 3/4-12 |
| RH108 |
287,4 |
490,6 |
76,2 |
/ |
/ |
25,4 |
52,4 |
19,5 |
1 3/4-12 |
| |
| RH120** |
55,6 |
63,5 |
69,9 |
2 3/4-16 |
31,8 |
9,5 |
34,9 |
17,5 |
3/4-16 |
| RH121 |
122,2 |
163,6 |
69,9 |
2 3/4-16 |
31,8 |
25,4 |
34,9 |
20,2 |
/ |
| RH121T* |
122,2 |
163,6 |
69,9 |
2 3/4-16 |
31,8 |
25,4 |
34,9 |
17,5 |
3/4-16 |
| RH123 |
184,2 |
260,4 |
69,9 |
2 3/4-16 |
20,6 |
25,4 |
34,9 |
20,6 |
/ |
| |
| RH202 |
155,6 |
206,4 |
98,4 |
3 7/8-12 |
38,1 |
25,4 |
54,0 |
27,4 |
1 9/16-16 |
| RH203 |
154,0 |
230,2 |
101,6 |
/ |
/ |
25,4 |
69,9 |
26,6 |
2 1/4-12 |
| RH206 |
308,0 |
460,4 |
98,4 |
3 7/8-12 |
38,1 |
25,4 |
54,0 |
27,4 |
1 9/16-16 |
| |
| RH302 |
158,8 |
222,3 |
120,7 |
4 3/4-12 |
38,1 |
29,4 |
82,6 |
32,9 |
2 3/4-12
|
| RHA306‡ |
283,4 |
432,6 |
130,2 |
/ |
/ |
31,8 |
82,6 |
32,5 |
2 5/8-8 |
| RH306 |
247,7 |
400,1 |
120,7 |
4 3/4-12 |
38,1 |
29,4 |
82,6 |
32,5 |
2 3/4-12 |
| |
| RH503 |
181,0 |
257,2 |
152,4 |
6-12 |
50,8 |
31,8 |
104,8 |
42,5 |
3 1/4-12 -12 |
| |
| RH603* |
235,0 |
311,2 |
158,8 |
6 1/4-12 |
63,5 |
25,4 |
91,3 |
54,0 |
3-12 |
| RH606* |
311,2 |
463,6 |
158,8 |
6 1/4-12 |
63,5 |
25,4 |
91,3 |
54,0 |
3-12 |
| |
| RH1003* |
254,0 |
330,2 |
212,7 |
/ |
/ |
31,8 |
127,0 |
79,4 |
4 1/8-12 |
* 配有携带手柄
** RH120和RH121T没有内嵌的螺纹孔螺纹，但是有一个3/4-16的内螺纹孔，RH120的进油口型式为1/4"NPTF。
‡ 铝质 |
|
