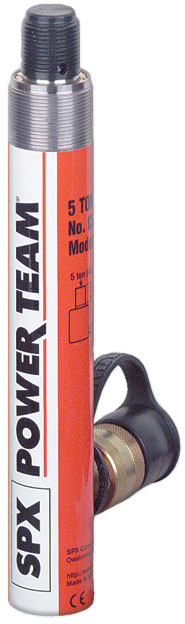

单作用，弹簧复位。活塞杆和基座的螺纹适配相关的附件及转接头。
- 缸体颈部、活塞杆顶部带有螺纹，缸体底部带有内螺纹，非常易于安装。
- 每个油缸都有一个标准的3/8" NPTF规格的母接头 9796 ; 油口为 3/8" NPTF。
符合ASME B30.1 10,000 PSI标准
| 订货号 |
负载能力
(吨) |
行程
(mm) |
油量
(cm3) |
油缸内径
(mm) |
油缸
有效面积
(cm2) |
缸体
内部压力
(bar) |
700bar
时的负载
(吨) |
重量
(kg) |
| C55CBT |
5 |
133,4 |
85 |
28,6 |
6,4 |
693,7 |
4,5 |
2,0 |
| C106CBT |
10 |
155,6 |
228 |
42,9 |
14,4 |
616,9 |
10,2 |
4,7 |
| C1010CBT |
257,2 |
375 |
42,9 |
14,4 |
616,9 |
10,2 |
6,3 |
| C256CBT |
25 |
158,8 |
528 |
65,1 |
33,3 |
668,7 |
23,4 |
11,1 |
| C2514CBT |
362,0 |
1205 |
65,1 |
33,3 |
668,7 |
23,4 |
18,2 |
| |
A |
B |
C |
D |
E |
| 订货号 |
活塞缩回
后总高度
(mm) |
活塞伸出
后总高度
(mm) |
外圆直径
(mm) |
颈部
螺纹尺寸
(in.) |
颈部
螺纹长度
(mm) |
| C55CBT |
266,7 |
400,1 |
38,1 |
1 1/2–16 |
28,6 |
| C106CBT |
292,1 |
447,7 |
57,2 |
2 1/4–14 |
28,6 |
| C1010CBT |
393,7 |
650,9 |
57,2 |
2 1/4–14 |
28,6 |
| C256CBT |
339,7 |
498,5 |
85,7 |
3 5/16–12 |
49,2 |
| C2514CBT |
542,9 |
904,9 |
85,7 |
3 5/16–12 |
49,2 |
| |
F |
H |
K |
P |
Q |
| 订货号 |
底面至
油口距离
(mm) |
活塞杆
直径
(mm) |
活塞杆
伸出长度
(mm) |
活塞杆
顶部螺纹
(NPT) |
缸体底部
内螺纹(NPSM)
(in) |
| C55CBT |
47,6 |
25,4 |
28,6 |
3/4–14 |
3/4–14 |
| C106CBT |
42,9 |
38,1 |
27,0 |
1 1/4–11 1/2 |
1 1/4–11 1/2 |
| C1010CBT |
42,9 |
38,1 |
27,0 |
1 1/4–11 1/2 |
1 1/4–11 1/2 |
| C256CBT |
47,6 |
57,2 |
47,6 |
2–11 1/2 |
2–11 1/2 |
| C2514CBT |
47,6 |
57,2 |
47,6 |
2–11 1/2 |
2–11 1/2 |
|
