C: 5 - 100吨 通用油缸 单作用/弹簧复位
来源：POWERTEAM（派尔迪）液压工具  时间：2015-8-26 10:42:35   点击：2596



坚固耐用，适用于一般场合的顶升和压紧。

  • 铝青铜轴承可减小偏心载荷引起的磨损
  • 最大尺寸的弹簧能加速活塞的回缩及增加弹簧的寿命
  • 坚固钢质缸体经久耐用
  • 镀铬活塞杆能抗磨损和抗腐蚀
  • 可提供大量各种附件与活塞杆、缸体或油缸基座匹配
  • 在标准的5吨至55吨油缸底座上都有安装孔，对于75吨至10吨油缸也可以按需要提供安装孔
  • 每个油缸都有一个标准的3/8" NPTF母接头，油口为3/8"NPTF



订货号 负载
能力
(吨)		 行程
(mm)		 油量
(cm3)

活塞颈部
螺纹长度
(mm)

 活塞杆
伸出长度
(cm2)		 油缸
内部压力
(bar)		 700 bar
时的负载
(吨)		 重量
(kg)
C51C 5 25,4 18 28,6 6,4 693,68 4,5 1,0
C53C 82,6 52 28,6 6,4 693,68 4,5 1,5
C55C 133,4 85 28,6 6,4 693,68 4,5 1,8
C57C 184,2 118 28,6 6,4 693,68 4,5 2,3
C59C 235,0 151 28,6 6,4 693,68 4,5 2,6

C101C 10 25,4 36 42,9 14,4 616,94 10,2 1,8
C102C 54,0 79 42,9 14,4 616,94 10,2 2,3
C104C 104,8 151 42,9 14,4 616,94 10,2 3,0
C106C 155,6 225 42,9 14,4 616,94 10,2 4,3
C108C 206,4 326 42,9 14,4 616,94 10,2 5,0
C1010C 257,2 371 42,9 14,4 616,94 10,2 5,9
C1012C 308,0 444 42,9 14,4 616,94 10,2 6,6
C1014C 358,2 518 42,9 14,4 616,94 10,2 7,4
C1016C 406,4 592 42,9 14,4 616,94 10,2 8,4

C151C 15 25,4 51 50,8 20,3 658,38 14,2 3,4
C152C 54,0 110 50,8 20,3 658,38 14,2 4,0
C154C 104,8 211 50,8 20,3 658,38 14,2 5,2
C156C 155,6 315 50,8 20,3 658,38 14,2 6,9
C158C 206,4 418 50,8 20,3 658,38 14,2 8,1
C1510C 257,2 522 50,8 20,3 658,38 14,2 9,4
C1512C 308,0 625 50,8 20,3 658,38 14,2 10,5
C1514C 358,8 728 50,8 20,3 658,38 14,2 11,8
C1516C 406,4 825 50,8 20,3 658,38 14,2 12,8

C251C 25 25,4 84 65,1 33,2 668,72 23,4 5,4
C252C 50,8 169 65,1 33,2 668,72 23,4 6,3
C254C 101,6 338 65,1 33,2 668,72 23,4 8,0
C256C 158,8 528 65,1 33,2 668,72 23,4 9,9
C258C 209,6 697 65,1 33,2 668,72 23,4 11,6
C2510C 260,4 866 65,1 33,2 668,72 23,4 13,3
C2512C 311,2 1036 65,1 33,2 668,72 23,4 15,0
C2514C 362,0 1205 65,1 33,2 668,72 23,4 16,7

C552C 55 50,8 362 95,3 71,2 686,65 50,1 14,8
C554C 108,0 769 95,3 71,2 686,65 50,1 18,8
C556C 158,8 1132 95,3 71,2 686,65 50,1 23,2
C5510C 260,4 1856 95,3 71,2 686,65 50,1 30,4
C5513C 336,6 2399 95,3 71,2 686,65 50,1 35,4

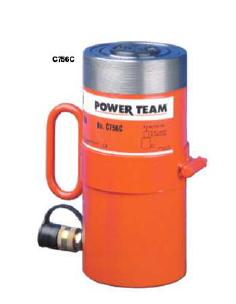

C756C 75 155,6 1597 114,3 102,6 650,45 72,1 33,4
C7513C 333,4 3423 114,3 102,6 650,45 72,1 49,7

C1002C 100 50,8 676 130,2 133,0 668,45 93,5 28,6
C1006C 168,3 2247 130,2 133,0 668,45 93,5 41,3
C10010C 260,4 3469 130,2 133,0 668,45 93,5 51,3



适用于C系列通用油缸的端盖
订货号 负载能力(吨)
201375 5
201362 10
201362 15
201412 25
36161 55
36161 75
36161 100
C: 5 - 100吨 通用油缸 单作用/弹簧复位

  A B C D E F H J K
订货号

活塞缩回
后总高度
(mm)

 活塞伸出
后总高度
(mm)

外圆直径
(mm)

 颈部螺纹
(in.)		 活塞颈部
螺纹长度
(mm)		 底面至
油缸距离
(mm)		 活塞杆
直径
(mm)		 活塞杆
内螺纹
尺寸及深度
(mm)		 油缸
有效
面积
(mm)
C51C 110,3 138,2 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C53C 165,1 247,7 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C55C 215,9 349,3 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C57C 273,1 457,2 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4
C59C 323,9 558,8 38,1 1 1/2-16 28,6 19,1 25,4 3/4-16 x 15,9 6,4

C101C 92,1 117,5 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C102C 120,7 174,6 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C104C 171,5 276,2 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C106C 247,7 403,2 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C108C 298,5 504,8 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1010C 349,3 606,4 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1012C 400,1 708,0 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1014C 450,9 809,6 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4
C1016C 520,7 927,1 57,2 2 1/4-14 28,6 19,1 38,1 1-8 x 19,1 6,4

C151C 123,8 149,2 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C152C 149,2 203,2 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C154C 200,0 304,8 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C156C 271,5 427,0 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C158C 322,3 528,6 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1510C 373,1 630,2 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1512C 423,9 731,8 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1514C 474,7 833,4 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4
C1516C 522,3 928,7 69,9 2 3/4-16 28,6 19,1 44,5 1-8 x 19,1 6,4

C251C 139,7 165,1 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C252C 165,1 215,9 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C254C 215,9 317,5 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C256C 273,1 431,8 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C258C 323,9 533,4 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C2510C 374,7 635,0 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C2512C 425,5 736,6 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5
C2514C 476,3 838,2 85,7 3 5/16-12 49,2 25,4 57,2 11/2-16 x 25,4 9,5

C552C 174,6 225,4 127,0 5-12 55,6 34,9 79,4 无 3,2
C554C 231,8 339,7 127,0 5-12 55,6 34,9 79,4 无 3,2
C556C 282,6 441,3 127,0 5-12 55,6 34,9 79,4 无 3,2
C5510C 384,2 644,5 127,0 5-12 55,6 34,9 79,4 无 3,2
C5513C 460,4 796,9 127,0 5-12 55,6 34,9 79,4 无 3,2

C756C 314,3 469,9 146,1 5 3/4-12 44,5 31,8 95,3 无 3,2
C7513C 492,1 825,5 146,1 5 3/4-12 44,5 31,8 95,3 无 3,2

C1002C 219,1 269,9 158,8 6 1/4-12 57,2 41,3 104,8 无 3,2
C1006C 336,6 504,8 158,8 6 1/4-12 57,2 41,3 104,8 无 3,2
C10010C 428,6 689,0 158,8 6 1/4-12 57,2 41,3 104,8 无 3,2

负载能力(吨) 开孔数 螺纹尺寸 螺纹深度 螺栓外圆直径(mm)
5 2† 1/2 - 20 9,5 25,4
10 5/16 - 18 12,7 39,7
15 3/8 - 16 47,8
25 1/2 - 13 19,1 5,7
55 95,3
*可选 75 4 3/4 - 10 25,4 114,3
*可选 100 1-8 120,7
* 请询制造商 (45°规格的接头)
† 适用90°接头

C: 5 - 100吨 通用油缸 单作用/弹簧复位
